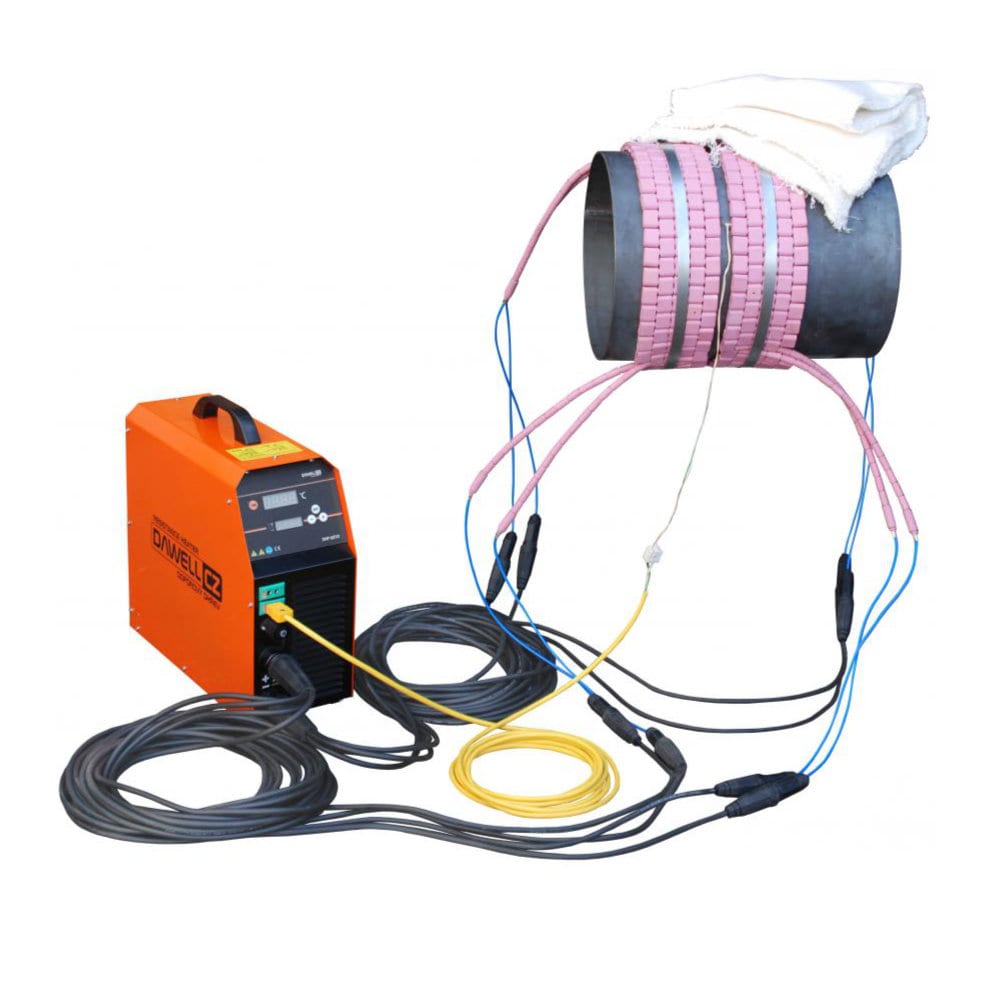

INVERTOR DHC 6510R je určen především pro odporové řízené žíhání materiálů po svařování ke snížení pnutí, snížení obsahu vodíku a pro předehřev před svařováním až do teploty 1050 °C. Je vybaven regulátorem teploty a záznamu s možností vyššího stupně programování určeného zejména pro žíhání svarů. Dále umožňuje multizónový režim, propojování a kopírování programů, nastavení více hodnot regulátoru a další možnosti. Doba záznamu je až 1400 hodin.
Použití

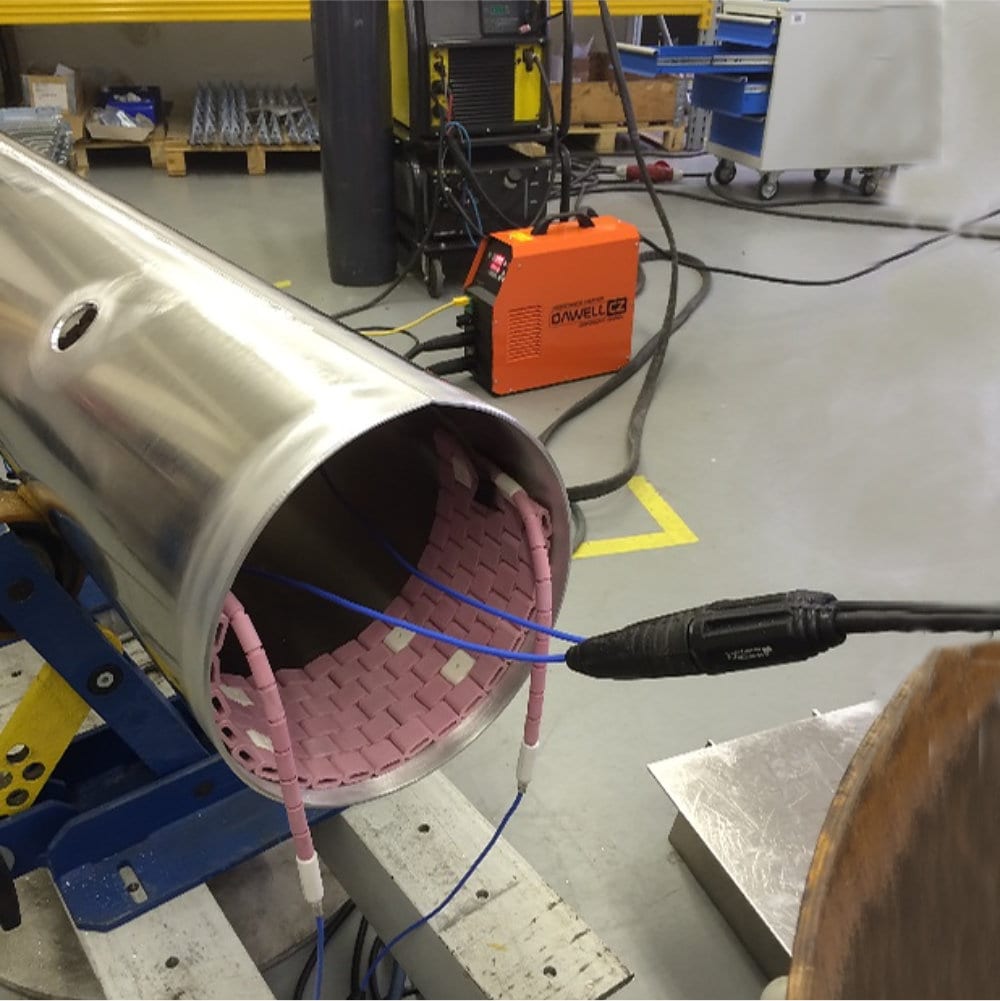

- Energetika a petrochemie – žíhání a předehřev svárů potrubí, výměníků, kotlů, ocelových nádob, přírub – všude tam, kde je třeba po svařování žíhat sváry.
- Výroba konstrukcí, stavba lodí – svařování dlouhých i krátkých spojů – předehřev, žíhání.
- Těžební průmysl – předehřev dílů před svařováním a navařováním.
- Průmyslová výroba – předehřev dílů na danou teplotu.

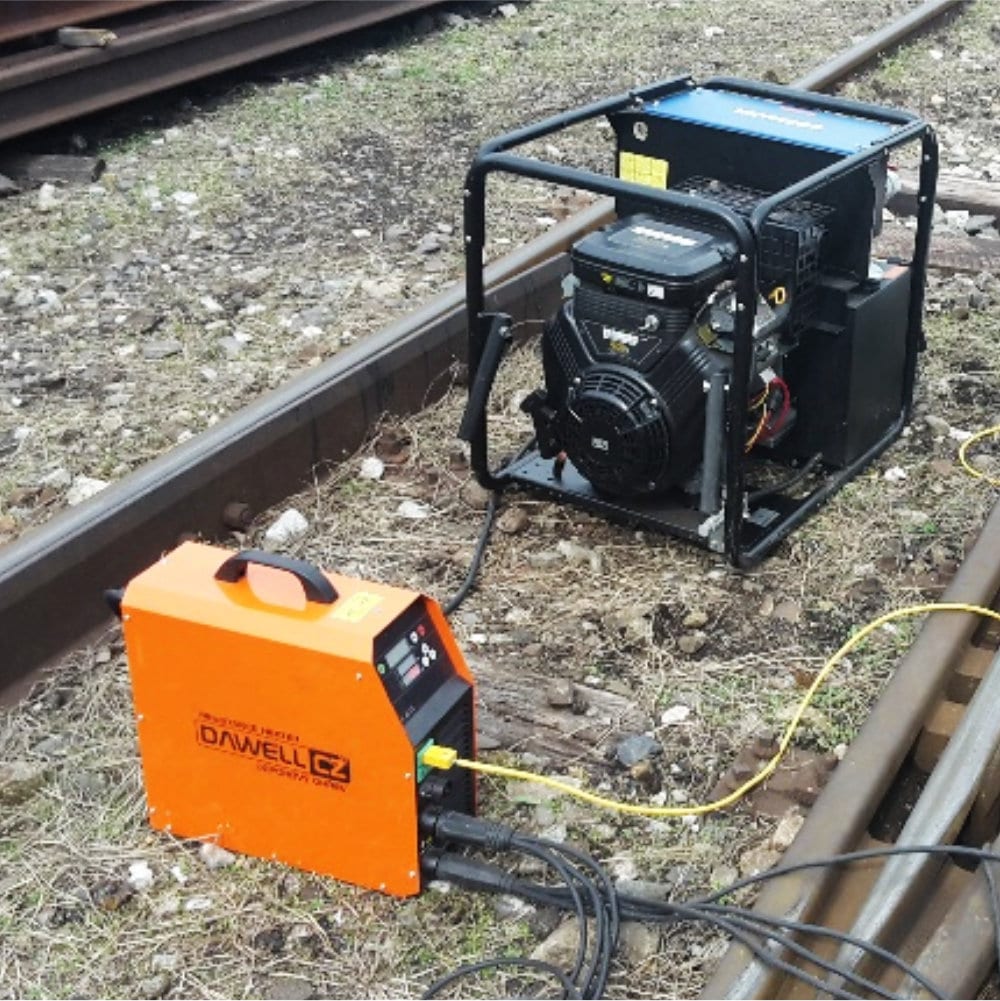

- Opravárenství, renovace, navařování – ekonomicky a technologicky správný předehřev dílců; díky mobilitě lze používat invertory i v terénu.
- Automobilový průmysl – při výrobě ohřev celých šasi před svářením.
- Široký sortiment příslušenství.
Výhody
- Mobilita – hmotnost 17 kg.
- Rovnoměrný ohřev.
- Výkon 10,8 kW.
- Možnost připojení až 4 elementů.
- Flexibilita použití – napájení 3x 400 V 32 A.
- Intuitivní a jednoduché ovládání – nenáročné na obsluhu.
- Multizónový režim – možnost propojení 9 strojů k 1 aplikaci – kontrola ohřevů až v 9 zónách při celkovém výkonu 95 kW.
- Mnohostranné využití – rovnoměrný ohřev.
- 3 v 1 – invertor + regulátor teploty + záznamník.elektroinstalace, čalounění a laku. Indukční ohřev minimalizuje zranění obsluhy a výrazně snižuje nebezpečí požáru.
Vybavení
Regulátor a záznamník DHC 6510R – jednoduché programování regulátoru.
Rychlé stahování dat ze záznamníku a jednoduchá práce s naměřenými daty. Teplota může být řízena dle některého z 20 uživatelem nastavitelných teplotních profilů /programů až se 180 segmenty nebo přímo na uživatelem nastavenou teplotu, kterou může dle potřeby kdykoli měnit.
Nastavit lze rychlost ohřívání či chladnutí, dále čas, po který se má teplota udržovat, i cílovou teplotu, a to nezávisle v každém segmentu profilu i v manuálním režimu řízení teploty.
Nechybí samozřejmě ani možnost přímého řízení topného výkonu. Regulátor má uživatelský zámek v menu pro uzamčení nastavení PID hodnot. Integrován je i digitální záznamník průběhu ohřevu s kapacitou 64 hodin záznamu.
Data je možno přenést do PC a tam je dále zpracovat např. za účelem zaprotokolování průběhu ohřevu či jeho kontroly. Tím bylo dosaženo maximální komplexnosti i jednoduchosti v použití tohoto zařízení, jehož ovládání zvládne každý.
Technická data
| Hmotnost | 17 kg |
|---|---|
| Rozměry | 170 × 370 × 405 mm |
| Napájení | |
| Frekvence (Hz) | |
| Spotřeba | |
| Stupeň ochrany | |
| Teplotní čidlo | galvanicky izolovaný, termočlánek typu K |
| Jištění přívodu | 25 A |
| Výstupní napětí | 0-60 V / 180 A, 65 V / 160 A plynule regulovatelně, CV/CC |
| Zátěž | odporové ohřívací elementy 24-60 V (typ 30 / 42 / 60 V) |
| Rozsah měření | -25° až 1 200°C |
| Alarm | 2 nastavitelně (odchylka SV/PV, dosažení teploty apod.) |
| Detekce poruch | odpojení termočlánku, přehřátí, přetížení, zkrat na výstupu |
| Multizónová regulace | ano, max. 9 jednotek, typ master / slave |
| Provozní teploty | -20° až 40°C, (s omezením výkonu do 50°C) |
| Regulátor | digitální, uživatelsky nastavitelný |
| Záznamník | až 1 400 hodin záznamu, ukládá i chybové stavy |
| Stažení dat | export do Excelu, pomocí 485/USB do PC |
| Značka |
